在濾芯完整度檢測(cè)中，端蓋圓周漏氣是常見(jiàn)缺陷。究其原因有如下幾點(diǎn):

① 膠黏劑倒在端蓋時(shí)，內(nèi)里產(chǎn)生氣泡；

② 膠黏劑“流淌”指標(biāo)不夠（膠液不能充填縫隙）；

③ 膠黏劑量不夠充足；

④ 膠黏劑配比失調(diào)；

⑤ 工作環(huán)境溫度過(guò)低；

⑥ 濾層端面高低不平或纖維絨毛過(guò)多；

⑦ 膠黏劑中填料水分大。

合縫種類大致有兩種：機(jī)械壓片壓合；膠黏劑粘合。

V形片壓合

圖10-3(a)種形式是最早、最常用的壓合方式，外表看上去，壓片夾在濾層各個(gè)褶子之間。圖10-3(b)種形式的壓片暗藏在打褶內(nèi)圈上，外觀較好。缺點(diǎn)是完整性試驗(yàn)時(shí)不容易觀察到泄漏點(diǎn)，估計(jì)的位置也不容易修補(bǔ)。圖10-3(c)種形式是參照德國(guó)合縫形式用膠液將矮小的合縫添補(bǔ)1/2牙高位置，既外表美觀又保證密封。合縫用V形壓片應(yīng)該采用LF21防銹鋁板，它柔軟而有一定剛度，尤其對(duì)濾層有鋼網(wǎng)外襯的結(jié)構(gòu)，它可以透過(guò)網(wǎng)絲壓合到濾層表面。那種使用黃銅片、紫銅 片甚至薄鋼板的壓合，不僅不符合用材規(guī)范，也因它們光滑硬挺的表面造成壓合 不能?chē)?yán)實(shí)合縫。銅板的銹蝕和化學(xué)反應(yīng)也會(huì)造成油液污染加重。

膠粘合縫

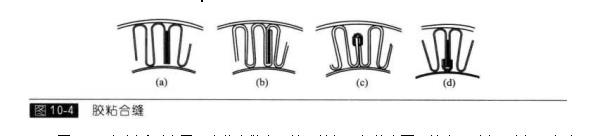

膠粘合縫工藝起源于國(guó)外，優(yōu)點(diǎn)是粘合處不容易泄漏，目前，國(guó)內(nèi)也開(kāi)始采納。膠粘合縫也有多種形式(圖10-4).圖10-4中(b)和(d)屬于暗藏合縫點(diǎn)，外觀較好，但粘合面積較大；(a)、(c)兩種形式膠合面積小，但它們有較好的工藝性。總體說(shuō)來(lái)，膠粘合縫保證了不泄漏，但工藝性差。任何膠液都不是涂上就可粘牢，必須借助外力壓合。這種不可缺少的小環(huán)節(jié)，如果不在意就會(huì)給批量生產(chǎn)帶來(lái)不小的麻煩。
